Расчет требуемого сечения провода

Стоит помнить, что чем длиннее провода между блоком питания и светодиодной лентой, а также чем они тоньше, тем больше напряжения теряется на этих проводах.

Чтобы узнать, какой кабель можно использовать, введите напряжение питания выбранной светодиодной ленты, длину подключаемой ленты, а также введите мощность одного метра светодиодной ленты или введите номер артикула выбранной светодиодной ленты и её параметры будут подставлены из нашей базы автоматически.

При расчете учитывается допустимое падения напряжения на проводах 1 вольт, а также то, что одноцветная лента подключается кабелем с 2-мя проводами.

Наиболее часто для питания светодиодных лент используется напряжение 12 и 24 вольта. Напряжение 12В более популярно, но использование ленты с таким напряжением питания оправдано только в том случае, если напряжение 24В взять попросту негде, например, в автомобиле. Связано это с тем, что при одной и той же мощности, для ленты с питанием 12В необходим в два раза больший ток, чем для лент с питанием 24В. Соответственно, провод, которым подключается светодиодная лента с питанием 12В, должен иметь большее сечение, чем провод для лент с питанием 24В.

Также не стоит забывать, что существуют светодиодные ленты с напряжением питания 36 вольт. Для них можно использовать провод с ещё меньшим сечением.

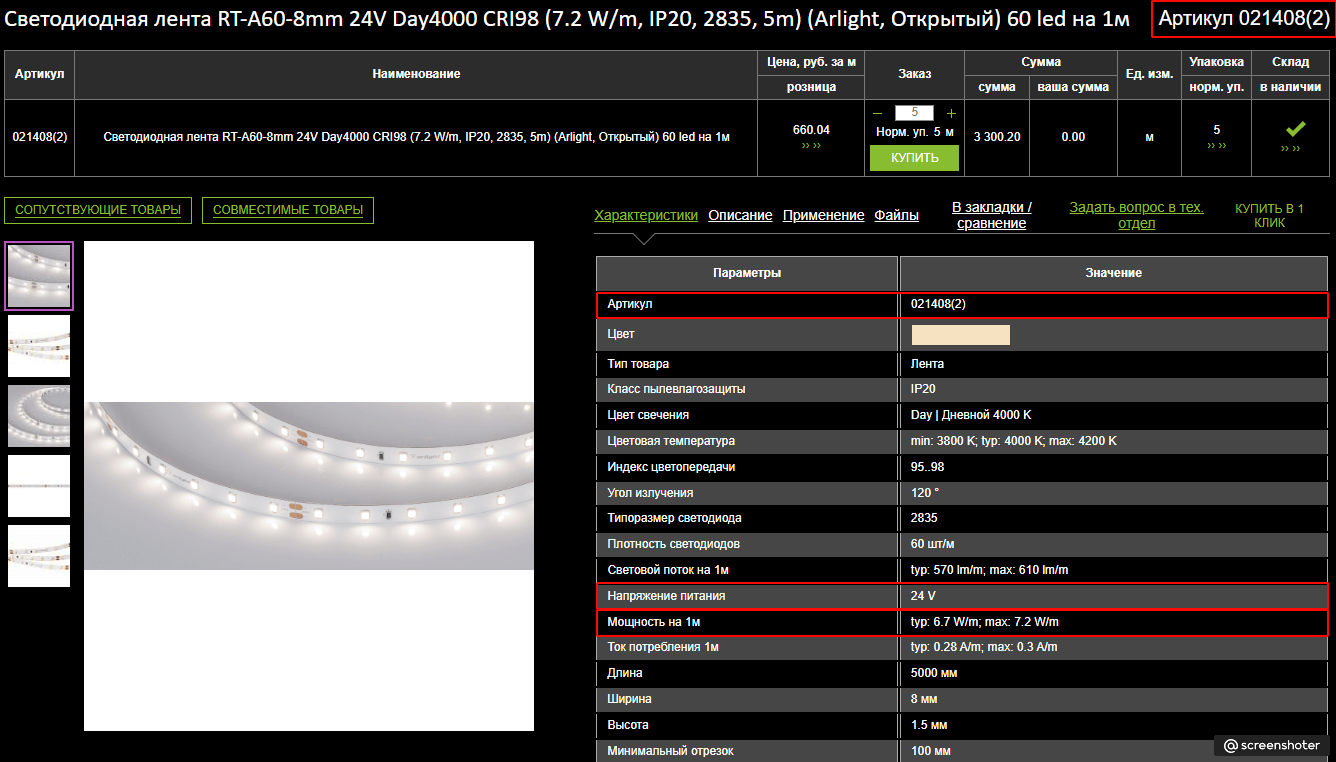

Напряжение питания, мощность светодиодной ленты и её артикул указаны на странице товара в нашем каталоге и в инструкции к нему.

Если в описании светодиодной ленты указана только мощность всей катушки, то необходимо вычислить мощность, потребляемую одним метром ленты. Для этого нужно разделить потребляемую мощность на длину катушки (обычно 5 м). Получившийся результат укажите в ячейке калькулятора «Мощность ленты, Вт/м».
