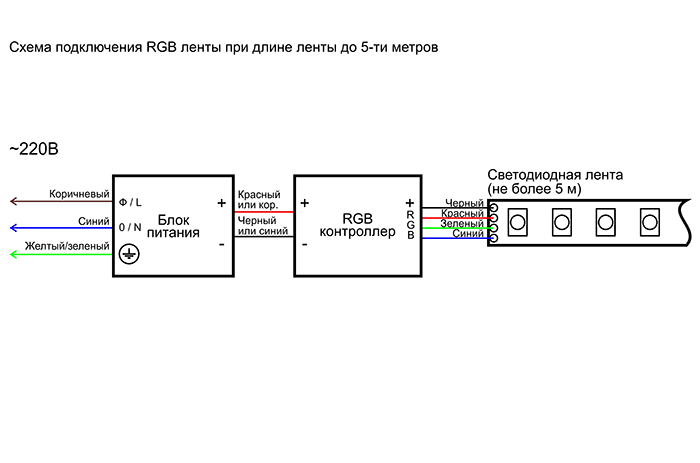

Для подключения многоцветной светодиодной ленты по данной схеме понадобятся блок питания, RGB-контроллер и светодиодная лента RGB.

Для подключения светодиодной ленты RGB используется специальный RGB-контроллер. RGB-контроллер устанавливается в разрыв между блоком питания и светодиодной лентой. При выборе RGB-контроллера следует обращать внимание на такой параметр, как максимальная мощность устройства. Мощность подключенной ленты, а соответственно и длина подключаемой ленты не должны превышать допустимую мощность диммера.

• Плюсовой провод ленты подключается к плюсовой клемме выхода (out) диммера.
• Провода “R”, “G”, “B” подключаются к соответствующим разъемам выхода (out) диммера.
• Вход (in) RGB-контроллера подключается к выходу (out) блока питания. Все соединения выполняются с соблюдением полярности.
• Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.
