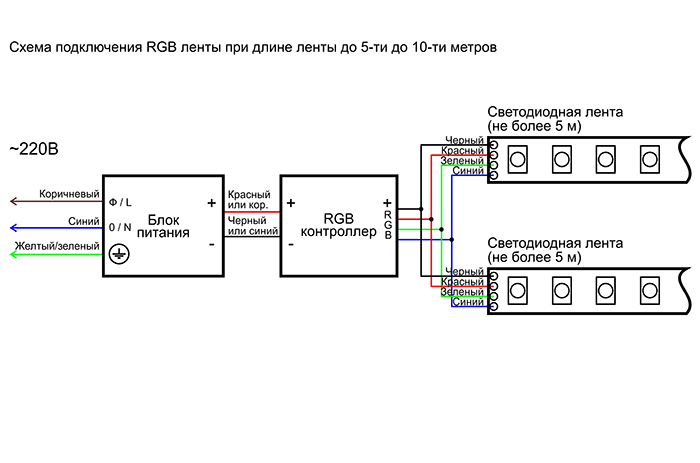

Для подключения многоцветной светодиодной ленты по данной схеме понадобятся блок питания, RGB-контроллер и светодиодная лента RGB.
Если требуется подключить более 5 м ленты, то каждая лента подключается к RGB-контроллеру непосредственно или при помощи дополнительных проводов. Не допускается подсоединение ленты друг за другом, когда начало следующей ленты подключается к концу предыдущей. Провод ко всем следующим лентам ведется параллельно предыдущим лентам.
- Плюсовые провода лент подключается к плюсовой клемме выхода (out) диммера.
- Провода “R”, “G”, “B” подключаются к соответствующим разъемам выхода (out) диммера.
- Вход (in) RGB-контроллера подключается к выходу (out) блока питания. Все соединения выполняются с соблюдением полярности.
- Вход блок питания подключается к сети переменного тока напряжением 220V, например, к розетке или выводам освещения. Обычно в блоках питания используется следующая цветовая маркировка проводов: коричневый – фаза, синий – ноль, желтый/зелёный – защитное заземление. Если вы не уверены, что заземление сети выполнено правильно, то подключать его не стоит. В пластиковых блоках питания провод защитного заземления отсутствует.
