Описание

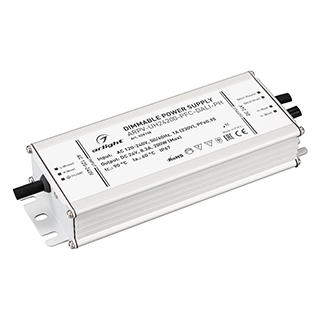

Диммируемый источник напряжения по протоколу DALI с гальванической развязкой для светодиодных изделий. Входное напряжение 120-240 VAC. Выходные параметры: 24 В, 8.3 А, 200 Вт. Встроенный PFC >0.95. Герметичный алюминиевый корпус IP 67. Рабочая температура -40…+70C⁰. Габаритные размеры длина 188 мм, ширина 67.5 мм, высота 38.5 мм. Гарантийный срок 7 лет. Режим CV+CC - при превышении выходной мощности снижается напряжение, переходит в режим источника тока.
Общие
Параметр
Значение
Артикул
028108
Тип товара
Диммируемый источник напряжения
Тип корпуса
Металл
Особенность
Диммируемый
Влагозащита
IP67
Модельный ряд
ARPV-UH
Гарантийный срок
7 лет
Производитель
Arlight
Светотехнические
Параметр
Значение
Коэффициент пульсации освещённости
<0.3%
Электрические
Параметр
Значение
Мощность на выходе
max: 200 W
Сила тока на выходе
max: 8.3 A
Выход
typ: 24 V
Напряжение на входе
min: 120 V; max: 240 V
Предельное входное напряжение
min: 108 V; max: 305 V
Потребляемый ток от сети AC 230 В
max: 1 A
Коэффициент мощности (PF)
0.95
Пусковой ток, А
65 A
КПД, %
88 %
Эксплуатационные
Параметр
Значение
Диапазон рабочих температур
min: -40 °C; max: 70 °C
Допустимое кол-во на автомат защиты B16
4 шт
Допустимое кол-во на автомат защиты C16
7 шт
Допустимое кол-во на автомат защиты D16
14 шт
Тип подключения
Провода
Исполнение корпуса
Стандартный
Класс электробезопасности
I (1-й класс)
Управление
Параметр
Значение
Диммируемый(ая)
Да
Тип управления
DALI
Выходной сигнал
PWM СV (ШИМ по напряжению)
Частота ШИМ, Гц
typ: 1000 Hz
Функция PushDim
Внешняя кнопка (сухой контакт)
Входной сигнал
DALI DT6
Выходные каналы
1 шт
Каналы управления
1 CH (1 канал - Mono)
Особенности упр-я DALI
DALI (DT6)
Габаритные и установочные
Параметр
Значение
Длина
161 мм
Ширина
68 мм
Высота
38.5 мм
Вид упаковки
Коробка
Норма упаковки, шт
1
Длина упаковки
0.235
Ширина упаковки
0.097
Высота упаковки
0.056
