Описание

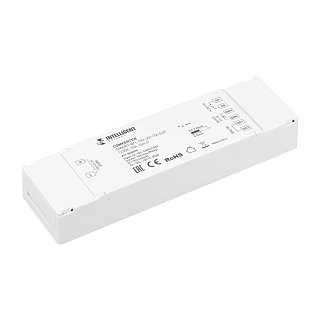

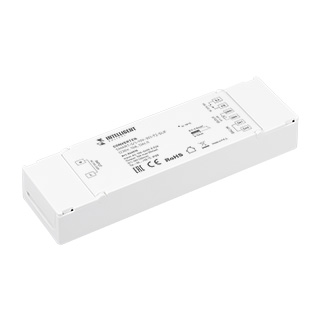

Конвертер DALI в сигнал 0/1-10V с релейным выходом 10А (сухой контакт). Входное напряжение 230В. Ток резистивной нагрузки до 10А, ток ёмкостной нагрузки 8А и индуктивной нагрузки до 5А. Переключение режимов работы 0-10В и 1-10В производится через интерфейс мастер-контроллера DALI. Размеры 140x38x20.5 мм.
Общие
Параметр
Значение
Артикул
046510
Тип товара
Конвертер
Назначение
Универсальный
Способ питания
Внешнее
Тип корпуса
Пластик
Влагозащита
IP20
Способ монтажа
Накладной
Форма (сечение)
Прямоугольный
Цвет корпуса
Белый
Гарантийный срок
5 лет
Производитель
IARL
Электрические
Параметр
Значение
Напряжение питания
230 V
Сила тока на выходе
max: 0.02 A
Напряжение на входе
min: 100 V; typ: 230 V; max: 240 V
Ток нагрузки
max: 10 A
Ток потребления
max: 0.02 A
Управление
Параметр
Значение
Входной сигнал
DALI DT5
Выходной сигнал
0/1-10В, активный, выкл. 230В, перекл. режима — Вкл/выкл AC (230V)
DALI адреса
1 адрес
DALI зоны (группы)
0 Только адрес
Каналы управления
1 CH (1 канал - Mono)
Особенности упр-я DALI
DALI (DT5)
Связь пульт/контроллер
Проводной
Тип управления
DALI
Функция PushDim
Отсутствует
Габаритные и установочные
Параметр
Значение
Длина
140 мм
Ширина
38 мм
Высота
20.5 мм
Габариты
140x38x20.5
Вид упаковки
Коробка
Норма упаковки, шт
1
Длина упаковки
0.156
Ширина упаковки
0.048
Высота упаковки
0.022
Вес упаковки
0.1
Объём упаковки
0.000165
